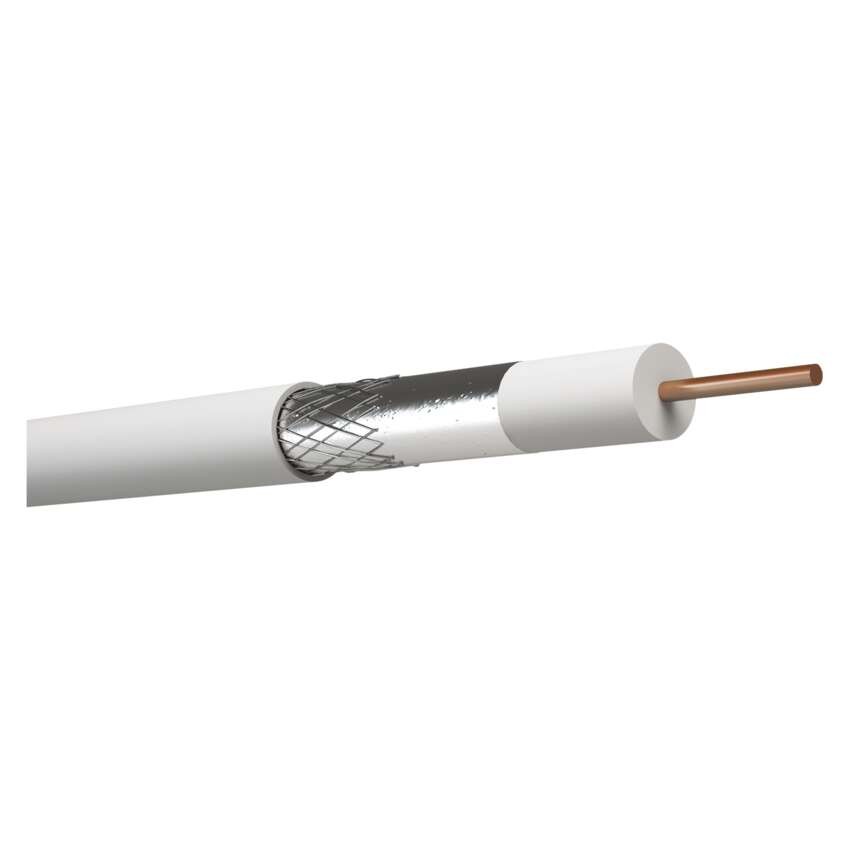

Koaxiálny kábel CB50F, 100m

Všeobecné číslo S5131

Doprava zadarmo

66,00 €

Skladom

24. 8. 2022 u Vás

Ceny sú uvedené za balenie.

PRI NÁKUPE NAD 49,99 € DARČEK 4x letné osvieženie

zamýšľané použitie	vnútorné rozvody, univerzálny kábel
impedancia	75 Ohm
typ koaxiálneho kábla	CB50F
odolné UV	nie

Viac parametrov

Základné údaje

Značka	EMOS
Všeobecné číslo	S5131
Produktové číslo	2305050200
EAN	8595025309044

Pridať do porovnania
Dokumenty k stiahnutiu
Súvisiace produkty

Popis produktu

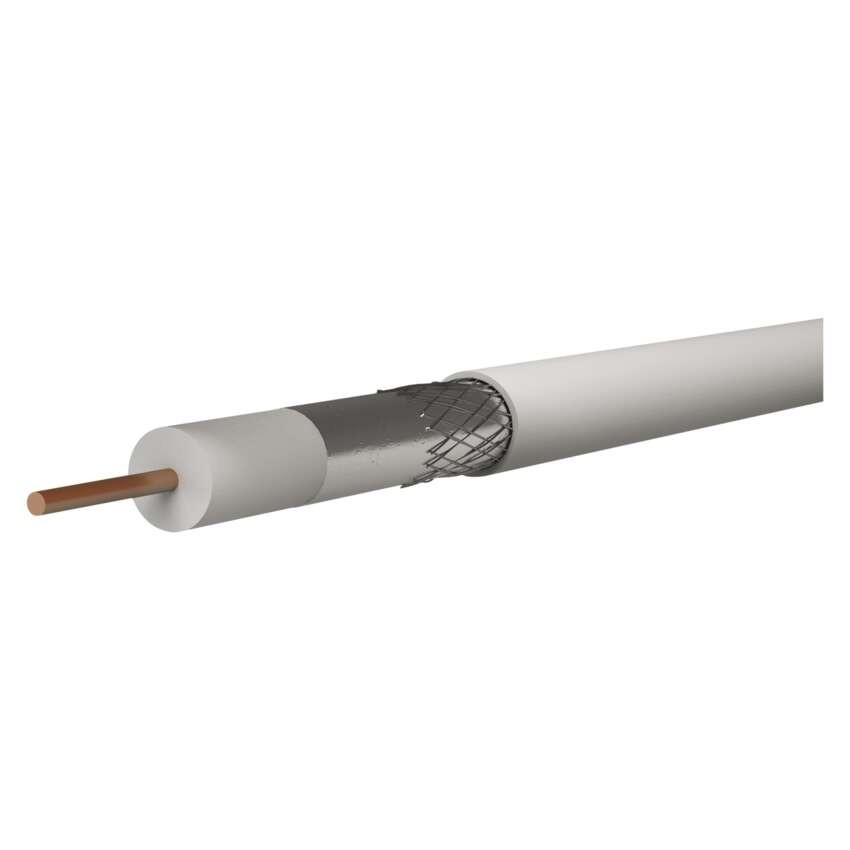

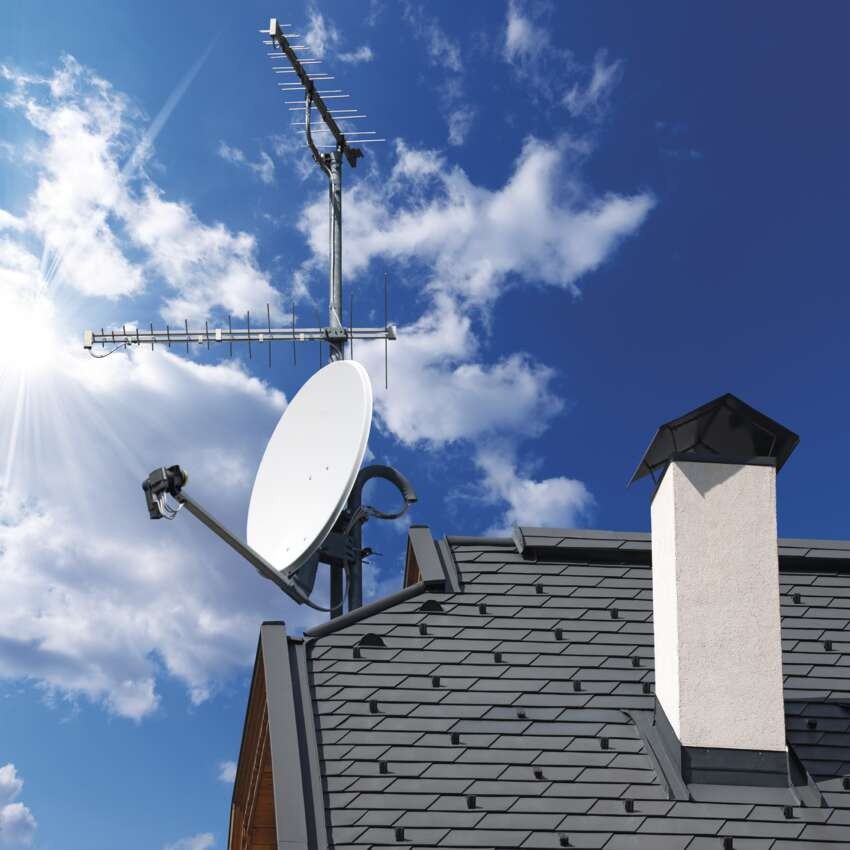

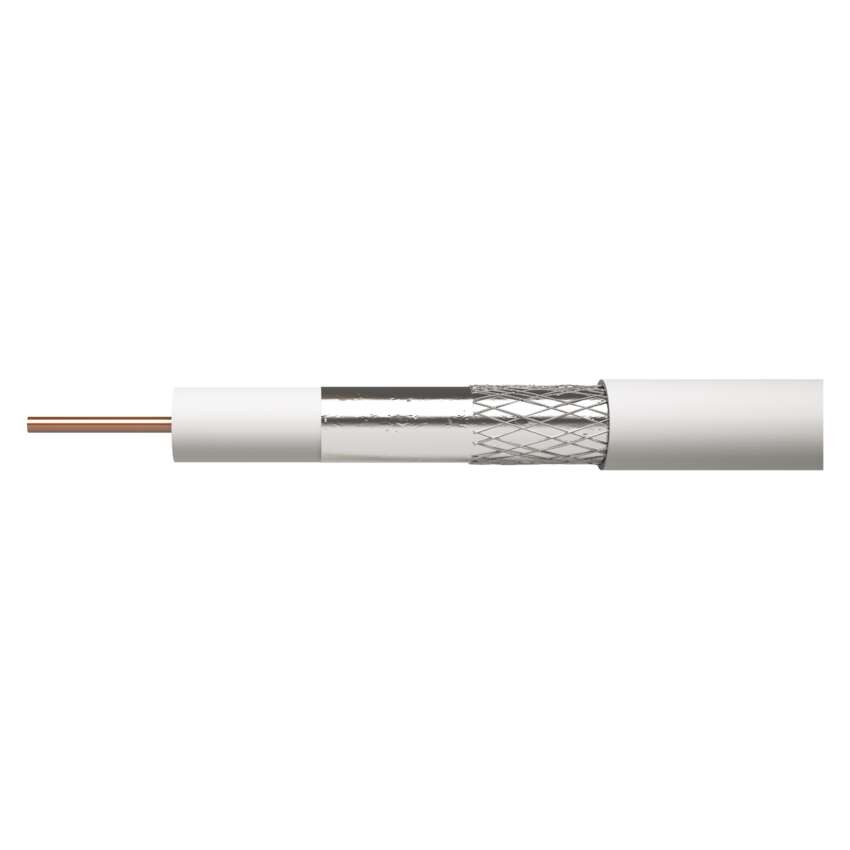

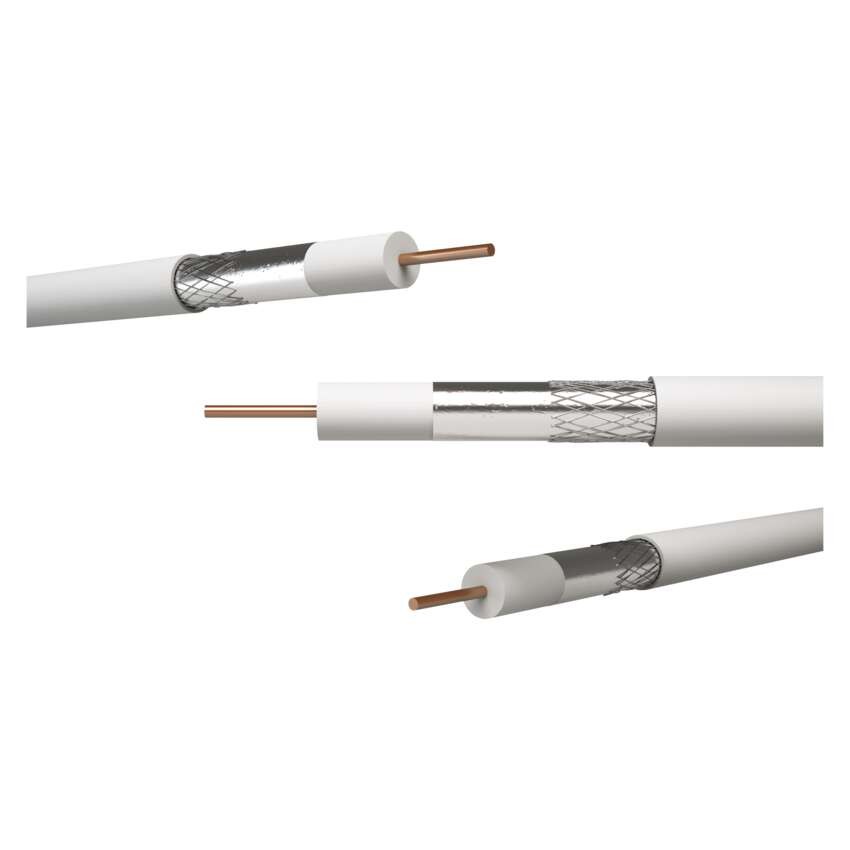

Univerzálny koaxiálny kábel typu RG6 so stredovým vodičom z čistej medi BC a dvojnásobným tienením z pocínovanej medi CuSn, biela farba. Kábel je určený pre všetky aplikácie prenosov, TV a SAT signálov v nenáročnom prostredí.
Vďaka použitému materiálu stredového vodiča a opleteniu je kábel mimoriadne odolný voči poveternostným podmienkam, vlhkosti a korózii.

Najdôležitejšie parametre

zamýšľané použitie	vnútorné rozvody, univerzálny kábel
impedancia	75 Ohm
typ koaxiálneho kábla	CB50F
odolné UV	nie

Ďalšie parametre

vhodné pre vonkajšie použitie	nie
priemer plášťa kábla	6,3 mm
materiál tienenia	cínovaná meď (CuSn)
spôsob balenia - dĺžka	100 m
priemer vnútorného vodiča	0,9 mm
pokrytie tienenia	27 %
počet tienení	2
priemer tienenia	32× 0,12 mm²
farba plášťa kábla	biela
materiál vnútorného vodiča	meď (Cu)
spôsob balenia - ozn. metráží	1–100 m
dielektrikum typ, priemer	FPE 4,4 mm
max. útlm pri 20 °C (dB/100m) 860 MHz	20,8
tienenie II. fólie	nie je
APE = vzduchové dielektrikum	nie
farba izolácie napájacích vodičov	neuvádza sa
činiteľ skrátenia	0,81
odporúčané typy konektorov - F lisovacie	*K7220
odporúčané typy konektorov - F skrutkovacie	*K7331
FPE = penové dielektrikum	áno
hmotnosť (kg/km)	39,5
izolácia napájacích vodičov	neuvádza sa
izolačný odpor medzi jadrami pri 20 °C (MOhm/ km)	500
kapacita (pF/ m)	56
konštrukcia napájacích vodičov	neuvádza sa
materiál plášťa kábla	PVC
max. útlm pri 20 °C (dB/100m) 1 000 MHz	21,8
max. útlm pri 20 °C (dB/100m) 10 MHz	2,2
max. útlm pri 20 °C (dB/100m) 100 MHz	7
max. útlm pri 20 °C (dB/100m) 2 000 MHz	32
max. útlm pri 20 °C (dB/100m) 450 MHz	14,3
max. útlm pri 20 °C (dB/100m) 650 MHz	17,8
max.rovn.odpor pri 20 °C (Ohm/km) - vnútorné jadro	29,3
max.rovn.odpor pri 20 °C, (Ohm/km) - vonkajšie jadro	57,2
min. polomer ohybu jednorazový/ násobný	30/60 mm
min. útlm odrazu pri 20 °C (dB) 10–300 MHz	25
min. útlm odrazu pri 20 °C (dB) 300–600 MHz	23
min. útlm odrazu pri 20 °C (dB) 600–900 MHz	20
min. útlm tienenia (dB) 10 ~ 800 MHz	75
montážna teplota	+5 °C až +60 °C
nebezpečné látky	žiadne
PE = polyetylénové dielektrikum	neuvádza sa
PES = vrstva fólie	áno
počet drôtikov tienenia	32× 0,12 mm
prierez napájacích vodičov	neuvádza sa
skladovacia teplota	-20 °C až +75 °C
tienenie I. fólie	1× Al
trieda reakcie na oheň	Eca

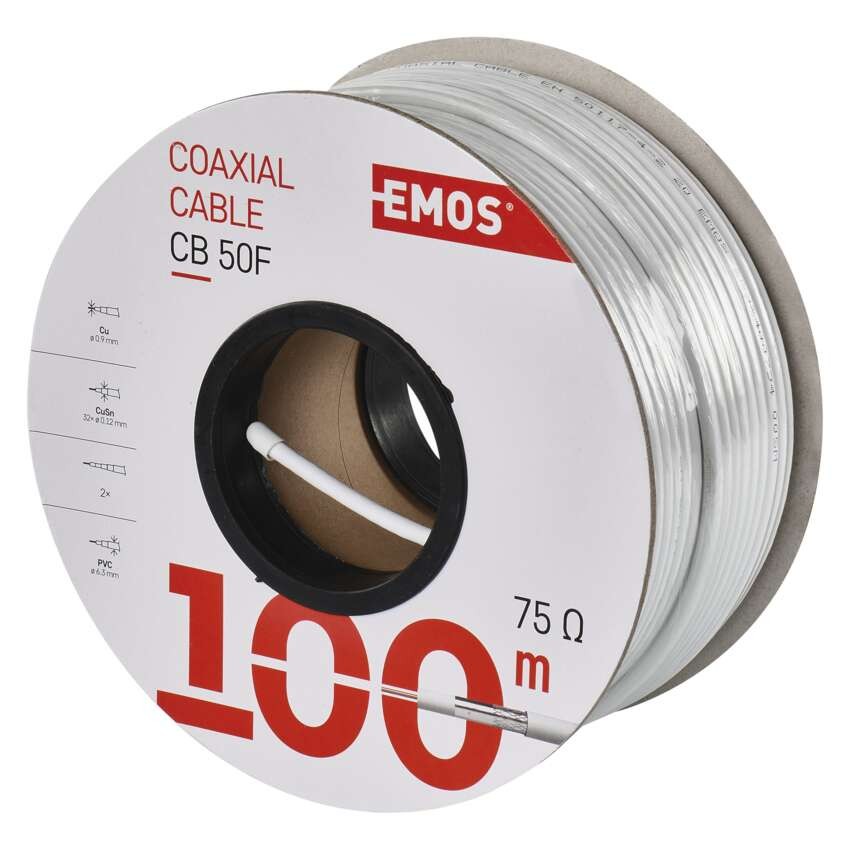

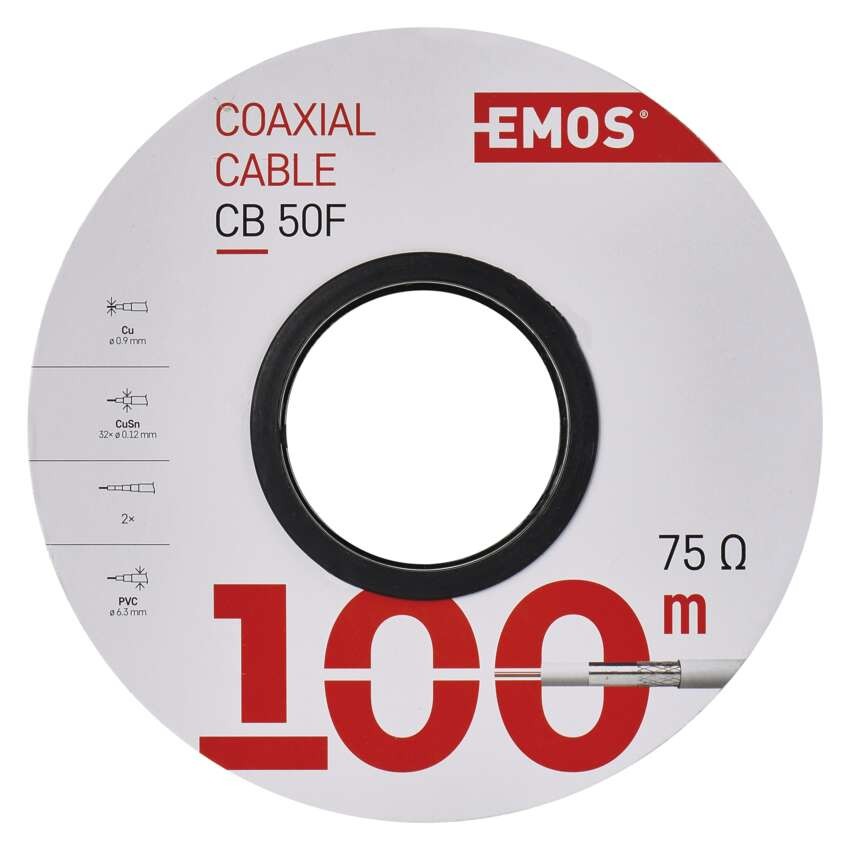

spôsob balenia - typ cievky	papierová cievka
záručná doba	2 roky
predajný obal	100 m, cievka
