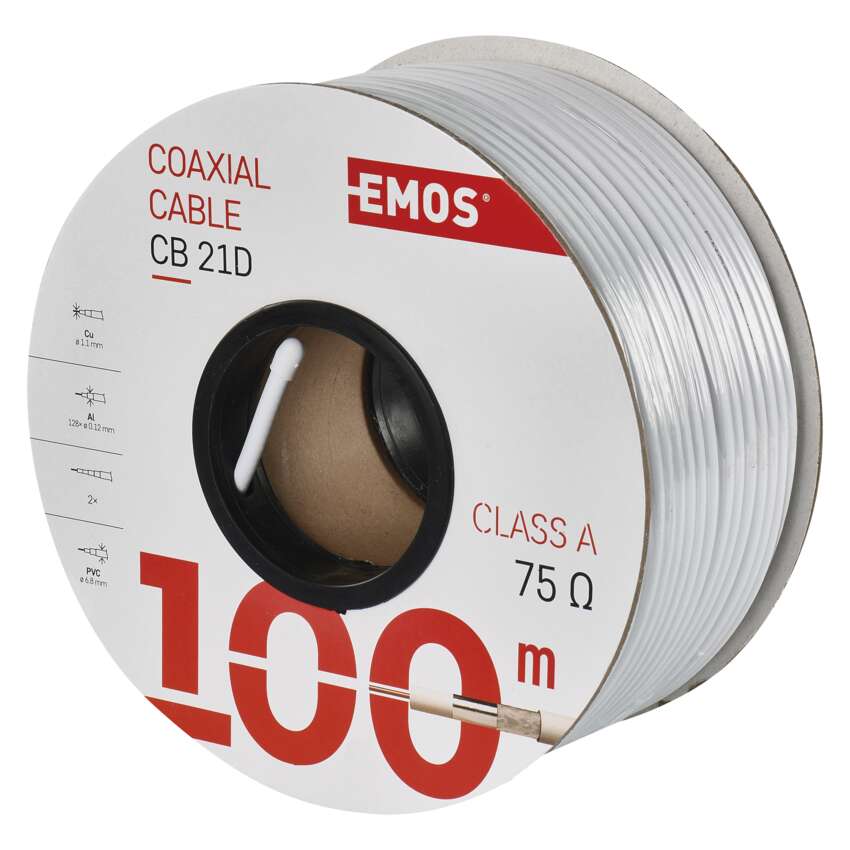

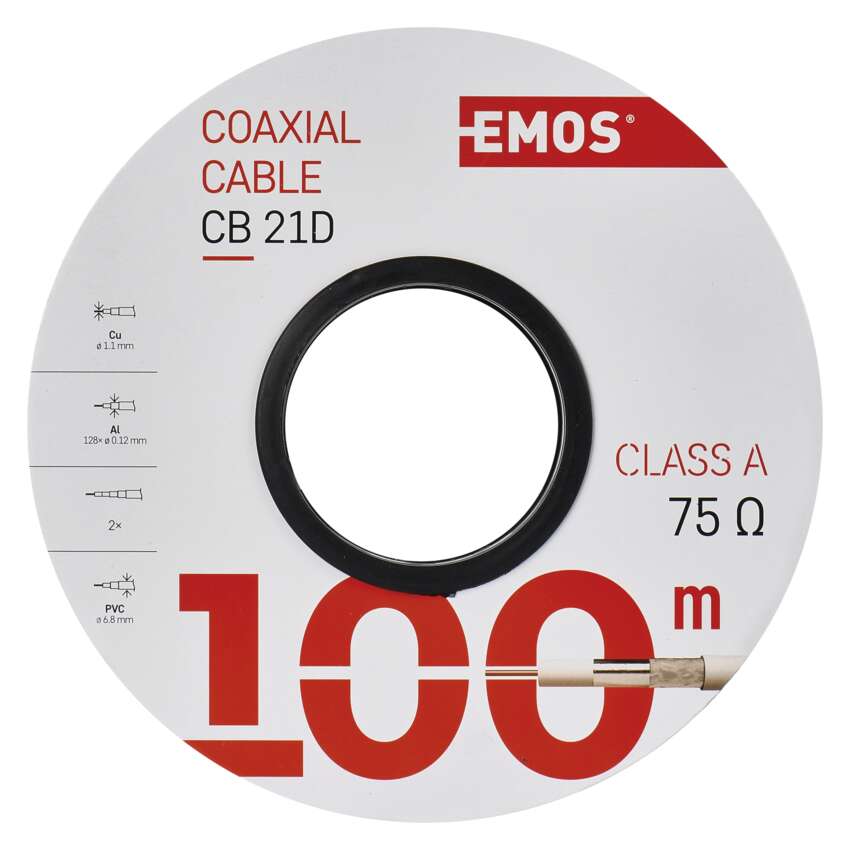

Koaxiálny kábel CB21D, 100m

Všeobecné číslo S5271
49,00
48,99
Skladom
26. 10. 2020 u Vás
Ceny sú uvedené za balenie.
impedancia neuvádza sa
zamýšľané použitie vnútorné rozvody, odolné rušeniu, CLASS A
typ koaxiálneho kábla CB21D
materiál tienenia hliník (Al)
Viac parametrov
Základné údaje
Značka EMOS
Všeobecné číslo S5271
Produktové číslo 2305021000
EAN 8592920018224

Popis produktu

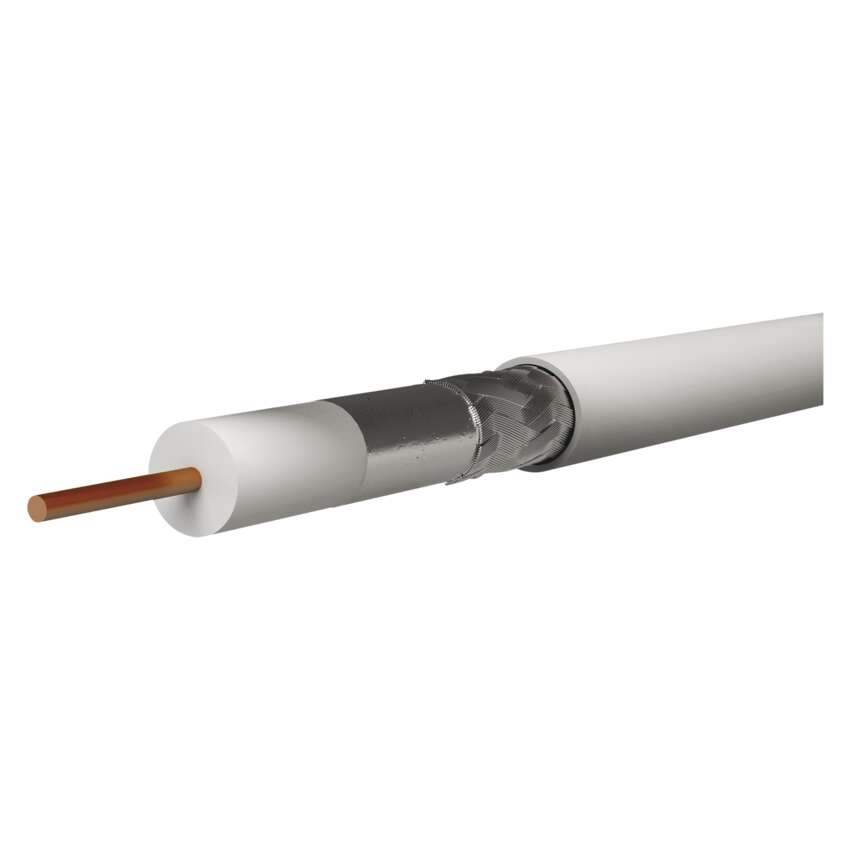

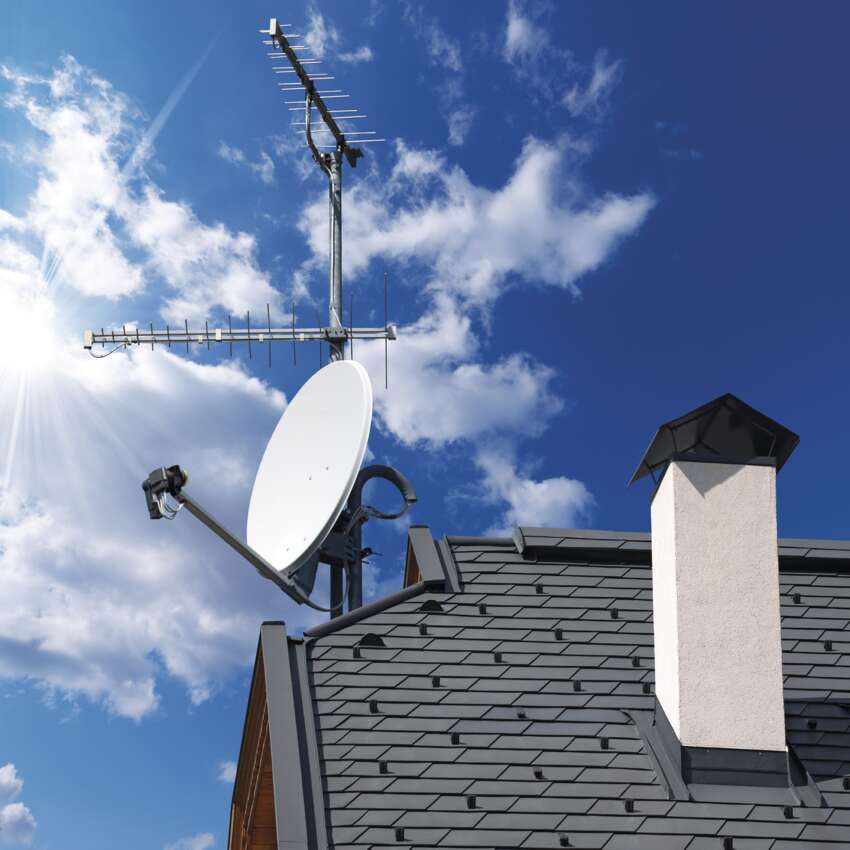

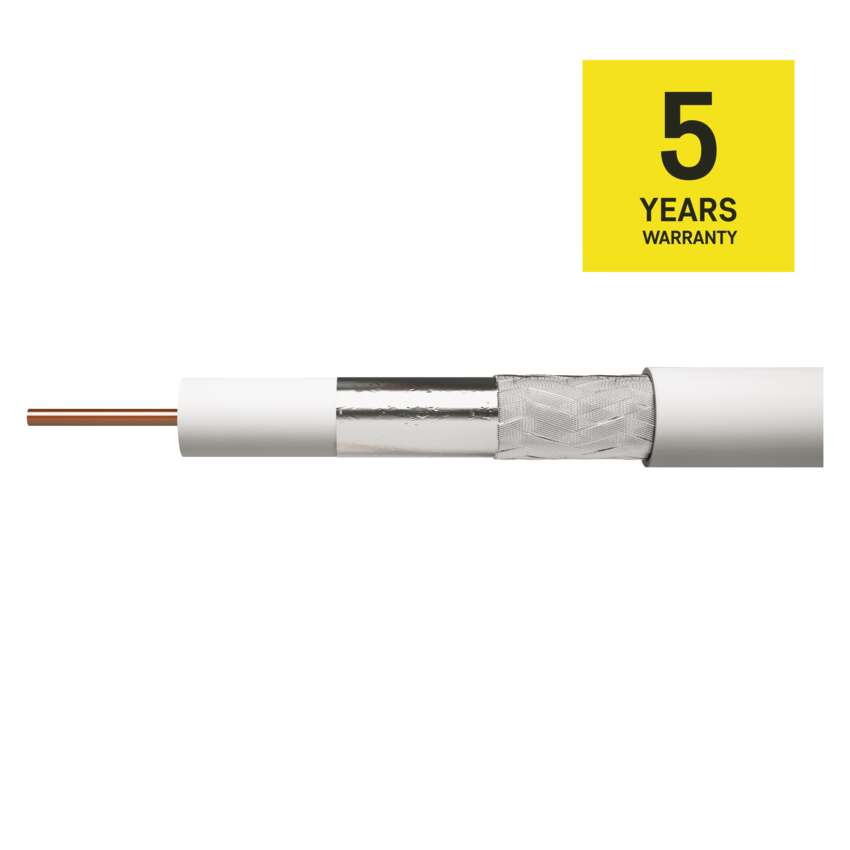

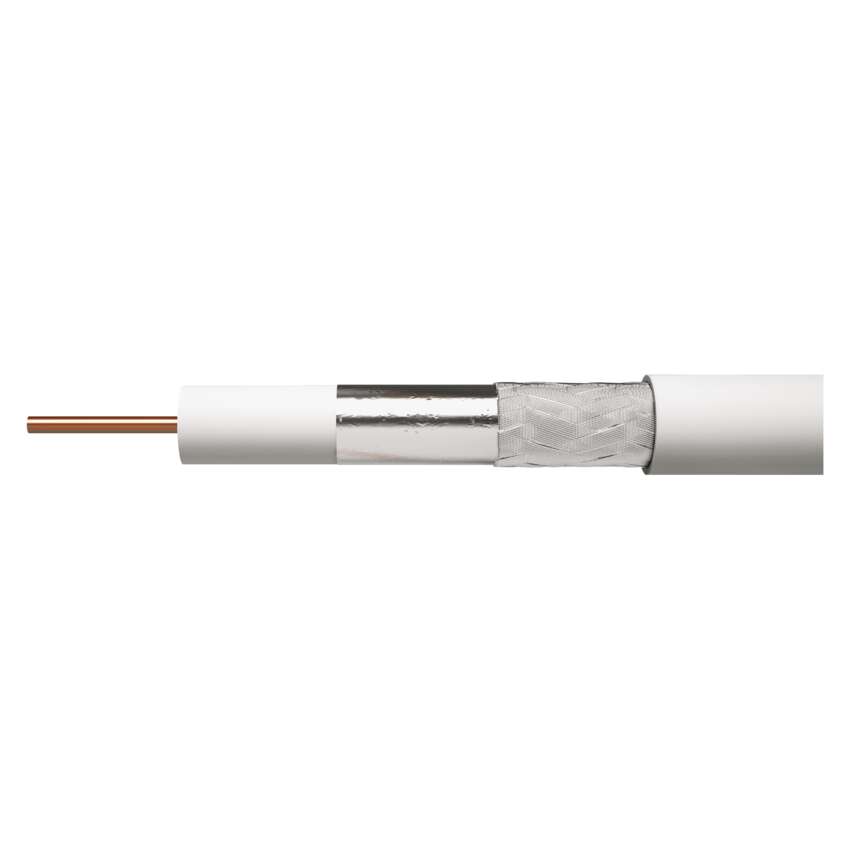

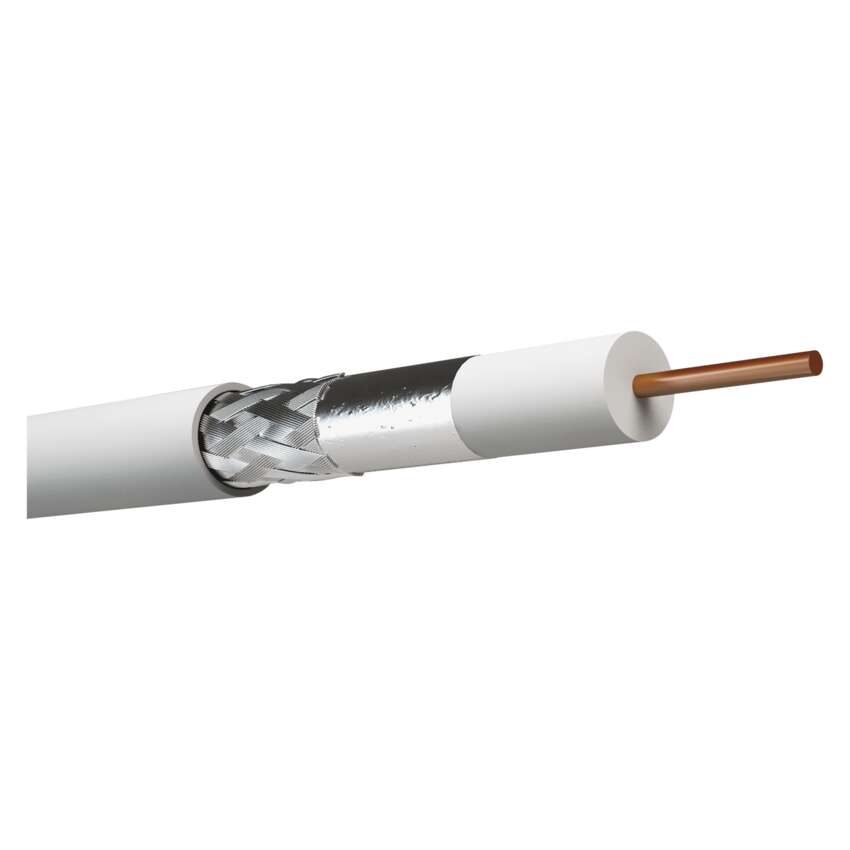

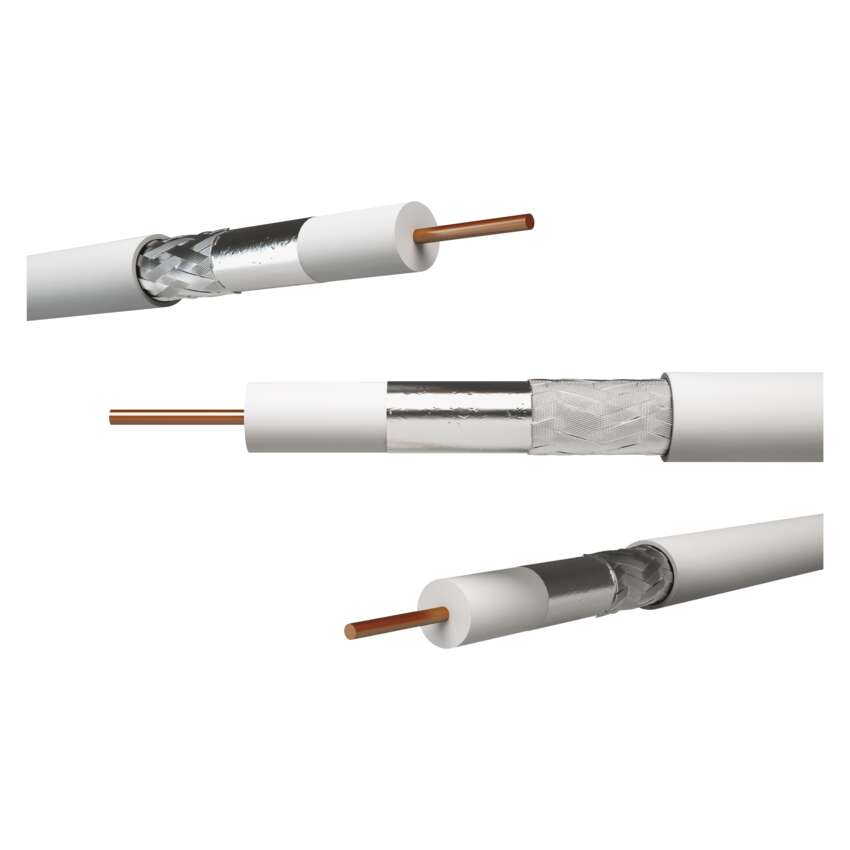

Koaxiálny kábel typu KH21D najvyššej kvality so stredovým vodičom z čistej medi BC, biela farba, CLASS A. Kábel je určený pre všetky náročné aplikácie prenosov CCTV, TV a SAT signálov. Pretože má kábel veľmi vysoký útlm tienenia
(= veľmi nízke vyžarovanie), možno káblom viesť signál vo veľmi vysokej úrovni, z tohto dôvodu možno týmto káblom prenášať signály na veľké vzdialenosti. Vďaka kvalitnému tieneniu nie je problém so súbehom viac káblov na veľké vzdialenosti.

Najdôležitejšie parametre
impedancia neuvádza sa
zamýšľané použitie vnútorné rozvody, odolné rušeniu, CLASS A
typ koaxiálneho kábla CB21D
materiál tienenia hliník (Al)
Ďalšie parametre
vhodné pre vonkajšie použitie nie
odolné UV nie
priemer plášťa kábla 6,8 mm
priemer vnútorného vodiča 1,1 mm
počet tienení 2
pokrytie tienenia >98 %
priemer tienenia 128× 0,12 mm²
spôsob balenia - dĺžka 100 m
farba plášťa kábla biela
materiál vnútorného vodiča meď (Cu)
spôsob balenia - ozn. metráží 1–100 m
dielektrikum typ, priemer FPE 4,8 mm
max. útlm pri 20 °C (dB/100m) 860 MHz 18,5
tienenie II. fólie nie je
APE = vzduchové dielektrikum nie
farba izolácie napájacích vodičov neuvádza sa
činiteľ skrátenia 0,85
odporúčané typy konektorov - F lisovacie *K7220
odporúčané typy konektorov - F skrutkovacie *K7351
FPE = penové dielektrikum áno
hmotnosť (kg/km) 41,5
izolácia napájacích vodičov neuvádza sa
izolačný odpor medzi jadrami pri 20 °C (MOhm/ km) 1 000
kapacita (pF/ m) 52
konštrukcia napájacích vodičov neuvádza sa
materiál plášťa kábla PVC
max. útlm pri 20 °C (dB/100m) 1 000 MHz 19,3
max. útlm pri 20 °C (dB/100m) 10 MHz 2,2
max. útlm pri 20 °C (dB/100m) 100 MHz 5,8
max. útlm pri 20 °C (dB/100m) 2 000 MHz 29,5
max. útlm pri 20 °C (dB/100m) 450 MHz 12,5
max. útlm pri 20 °C (dB/100m) 650 MHz 15,3
max.rovn.odpor pri 20 °C (Ohm/km) - vnútorné jadro 18,5
max.rovn.odpor pri 20 °C, (Ohm/km) - vonkajšie jadro 38,5
min. polomer ohybu jednorazový/ násobný 35/70 mm
min. útlm odrazu pri 20 °C (dB) 10–300 MHz 30
min. útlm odrazu pri 20 °C (dB) 300–600 MHz 25
min. útlm odrazu pri 20 °C (dB) 600–900 MHz 23
min. útlm tienenia (dB) 10 ~ 800 MHz 75
montážna teplota +5 °C až +60 °C
nebezpečné látky žiadne
PE = polyetylénové dielektrikum neuvádza sa
PES = vrstva fólie nie
počet drôtikov tienenia 128× 0,12 mm
prierez napájacích vodičov neuvádza sa
skladovacia teplota -20 °C až +75 °C
tienenie I. fólie 1× Al/PET
trieda reakcie na oheň Eca
spôsob balenia - typ cievky papierová cievka
záručná doba 5 rokov
predajný obal 100 m, cievka
