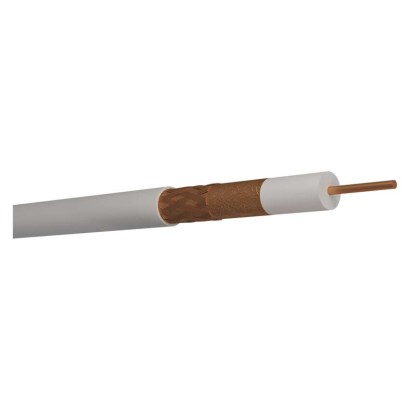

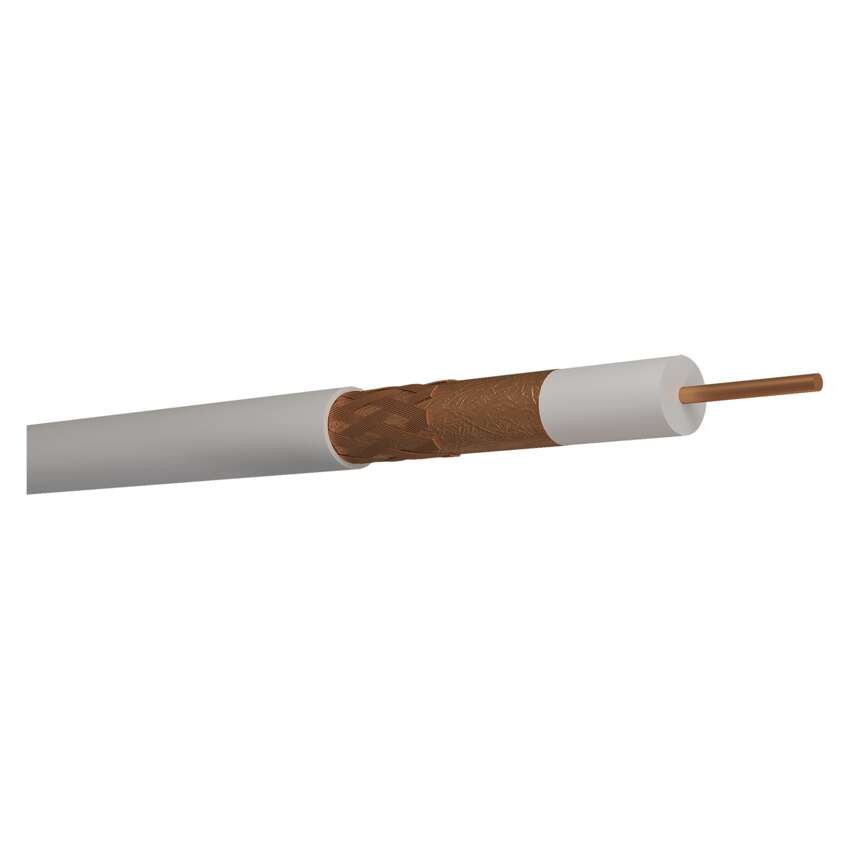

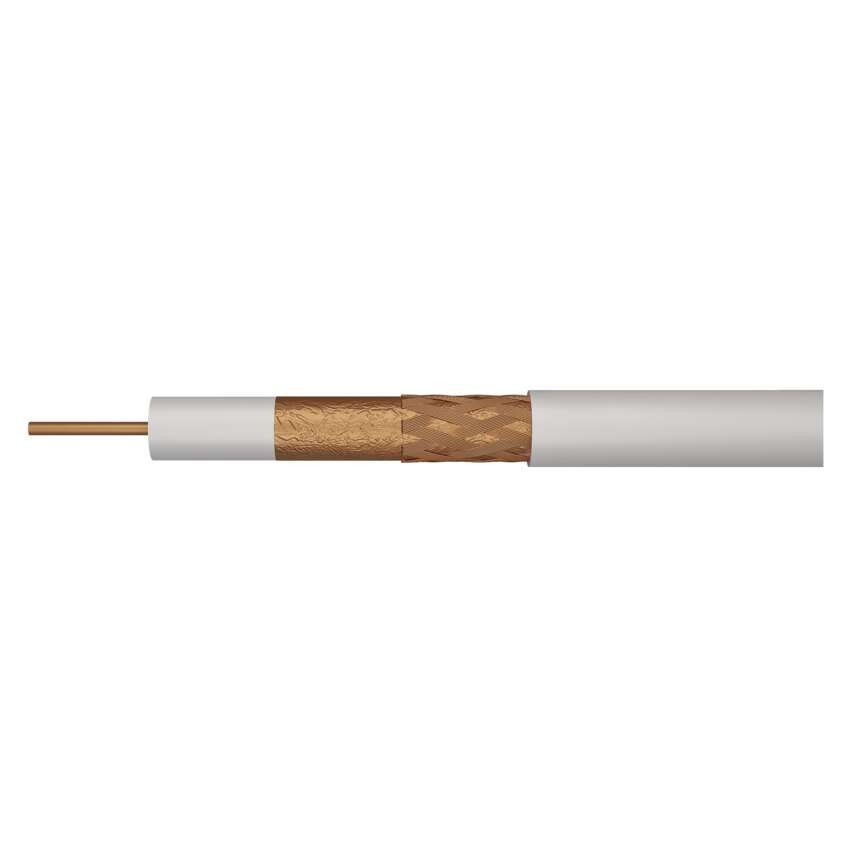

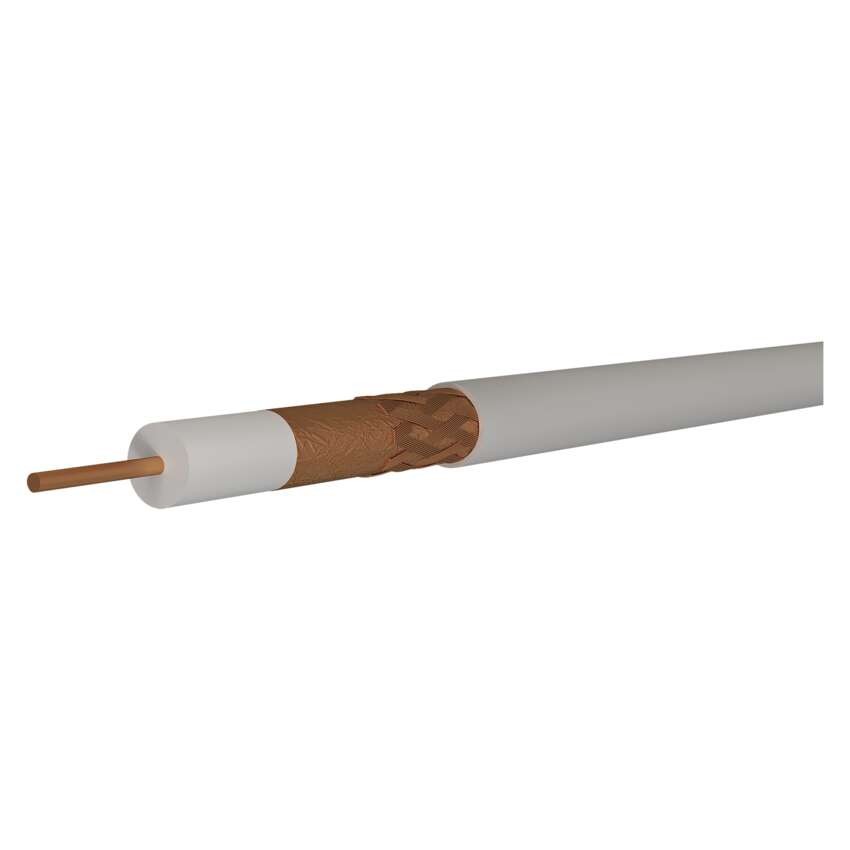

Koaxiálny kábel CB125, 100m

Všeobecné číslo S5385
43,00
42,99
Skladom
28. 10. 2020 u Vás
Ceny sú uvedené za balenie.
impedancia 75 Ohm
zamýšľané použitie vnútorné rozvody, univerzálny kábel
typ koaxiálneho kábla CB125
materiál tienenia meďou plátovaný hliník (CCA)
Viac parametrov
Základné údaje
Značka EMOS
Všeobecné číslo S5385
Produktové číslo 2305120005
EAN 8592920052754

Výhody produktu

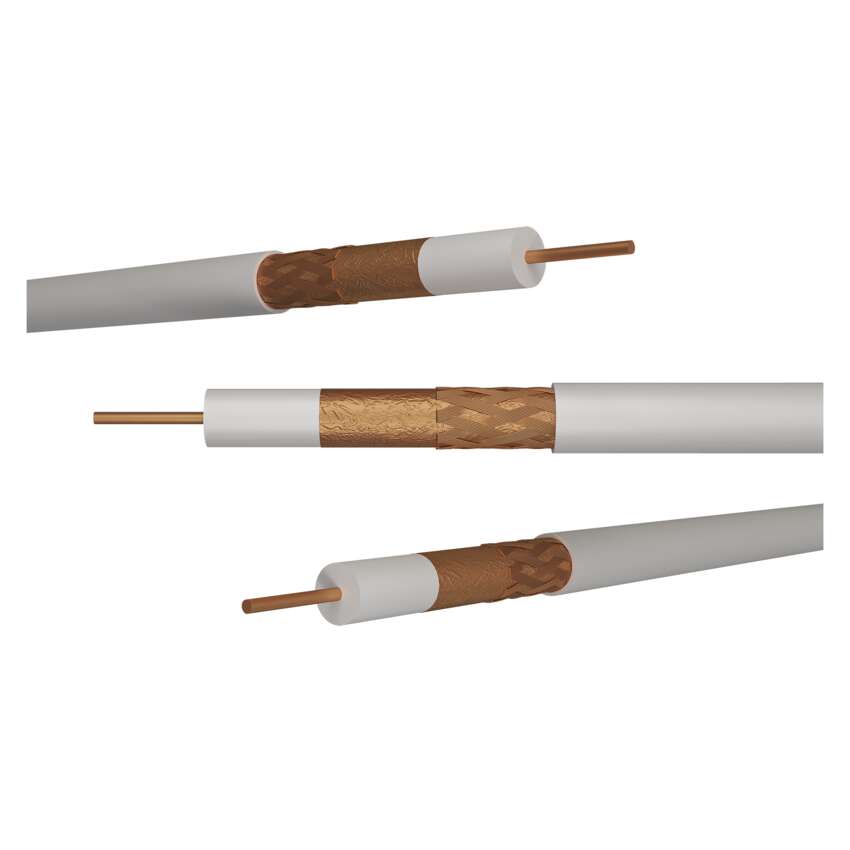

Koaxiálny kábel s penovým dielektrikom a vonkajším priemerom 6,8 mm. Kábel je vhodné použiť ako účastnícky prívod káblových rozvodov.

Najdôležitejšie parametre
impedancia 75 Ohm
zamýšľané použitie vnútorné rozvody, univerzálny kábel
typ koaxiálneho kábla CB125
materiál tienenia meďou plátovaný hliník (CCA)
Ďalšie parametre
vhodné pre vonkajšie použitie nie
odolné UV nie
priemer plášťa kábla 6,8 mm
priemer vnútorného vodiča 1,00 mm
počet tienení 2
pokrytie tienenia 40 %
priemer tienenia 64× 0,12 mm²
spôsob balenia - dĺžka 100 m
farba plášťa kábla biela
materiál vnútorného vodiča meď (Cu)
spôsob balenia - ozn. metráží 1–100 m
dielektrikum typ, priemer FPE 4,8 mm
max. útlm pri 20 °C (dB/100m) 860 MHz 20,6
tienenie II. fólie nie
APE = vzduchové dielektrikum nie
farba izolácie napájacích vodičov neuvádza sa
činiteľ skrátenia 0,83
odporúčané typy konektorov - F lisovacie *K7220
odporúčané typy konektorov - F skrutkovacie *K7331
FPE = penové dielektrikum áno
hmotnosť (kg/km) 40
izolácia napájacích vodičov neuvádza sa
izolačný odpor medzi jadrami pri 20 °C (MOhm/ km) 500
kapacita (pF/ m) 54
konštrukcia napájacích vodičov neuvádza sa
materiál plášťa kábla PVC (HD 624)
max. útlm pri 20 °C (dB/100m) 1 000 MHz 21,3
max. útlm pri 20 °C (dB/100m) 10 MHz 2,28
max. útlm pri 20 °C (dB/100m) 100 MHz 7,1
max. útlm pri 20 °C (dB/100m) 2 000 MHz 31,5
max. útlm pri 20 °C (dB/100m) 450 MHz 14,4
max. útlm pri 20 °C (dB/100m) 650 MHz 17,6
max.rovn.odpor pri 20 °C (Ohm/km) - vnútorné jadro 23,9
max.rovn.odpor pri 20 °C, (Ohm/km) - vonkajšie jadro 38,9
min. polomer ohybu jednorazový/ násobný 30/60 mm
min. útlm odrazu pri 20 °C (dB) 10–300 MHz 25
min. útlm odrazu pri 20 °C (dB) 300–600 MHz 23
min. útlm odrazu pri 20 °C (dB) 600–900 MHz 20
min. útlm tienenia (dB) 10 ~ 800 MHz 77
montážna teplota +5 °C až +60 °C
nebezpečné látky žiadne
PE = polyetylénové dielektrikum FPE
PES = vrstva fólie nie
počet drôtikov tienenia 64× 0,12 mm
prierez napájacích vodičov neuvádza sa
skladovacia teplota -20 °C až +75 °C
tienenie I. fólie CCA/PES
trieda reakcie na oheň Eca

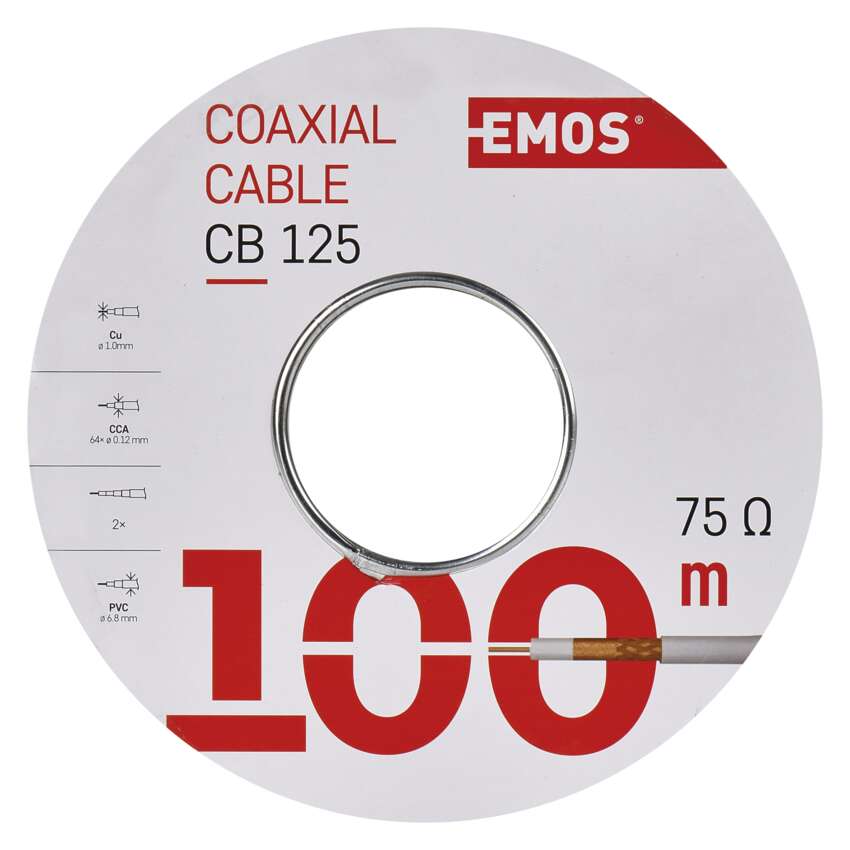

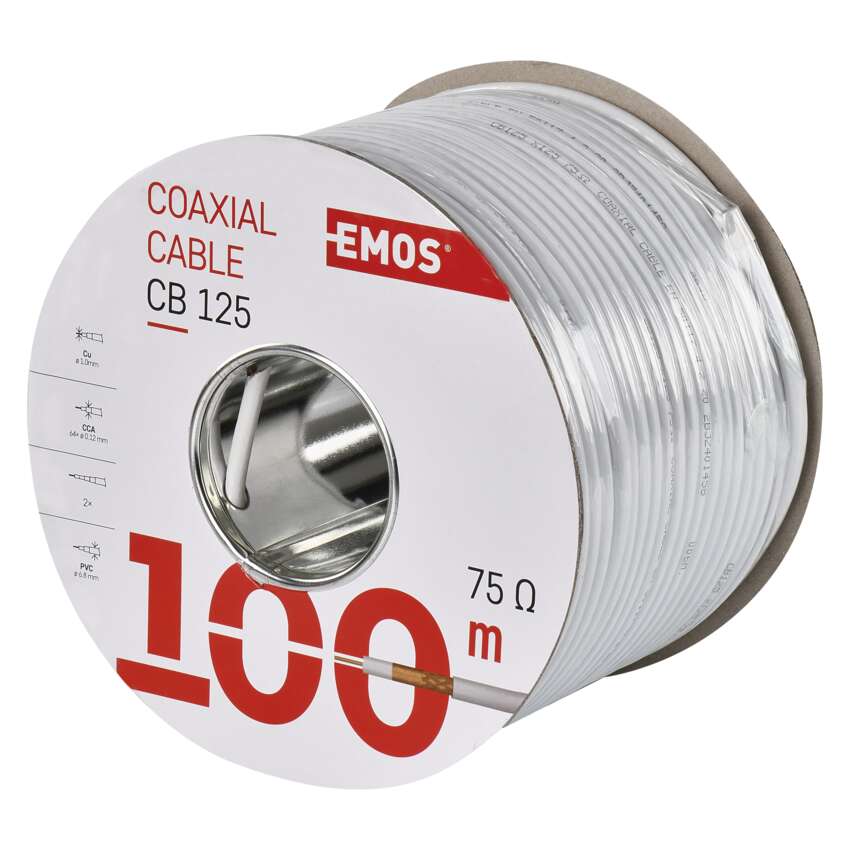

spôsob balenia - typ cievky papierová cievka
záručná doba 5 rokov
predajný obal 100 m, cievka
