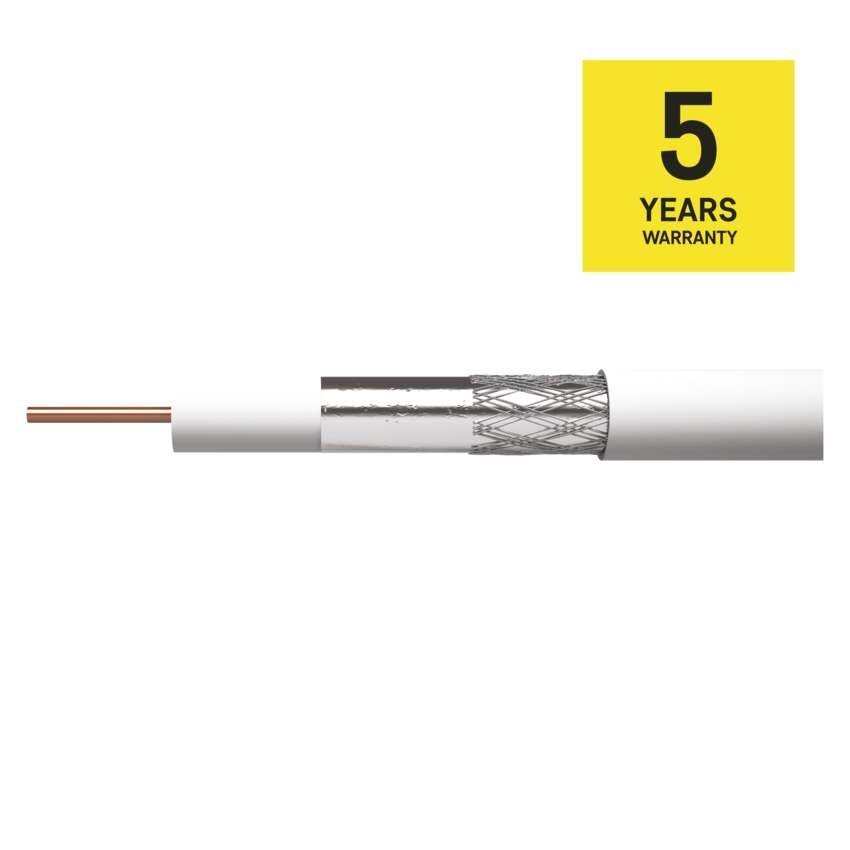

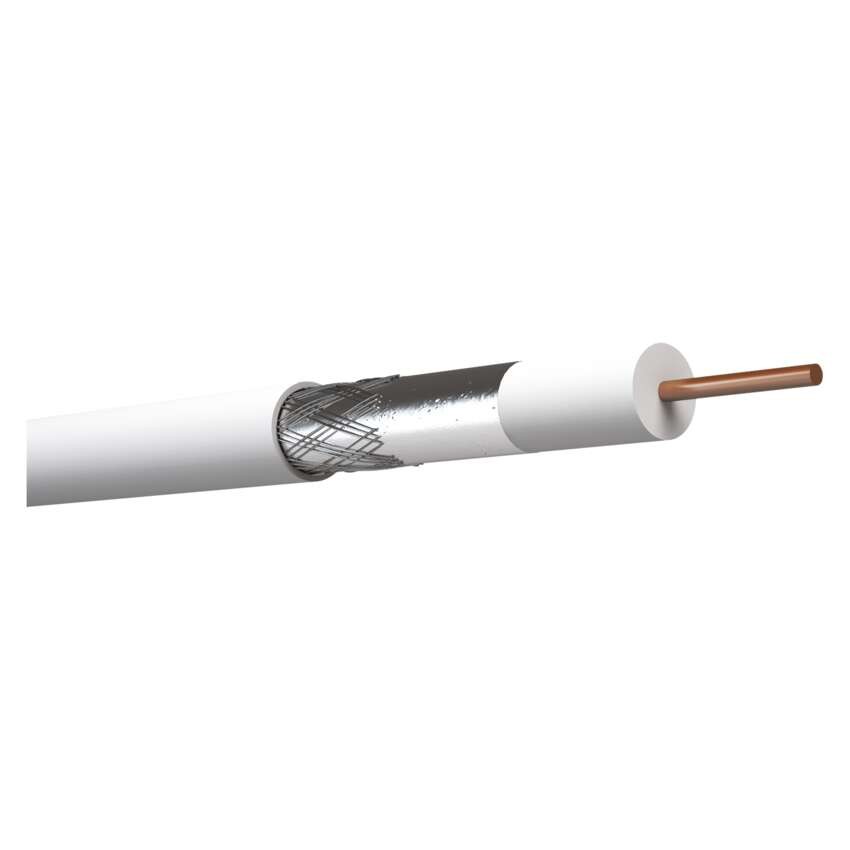

Koaxiálny kábel CB100F, 100m

Všeobecné číslo S5141
62,00
61,99
Skladom
28. 10. 2020 u Vás
Ceny sú uvedené za balenie.
impedancia 75 Ohm
zamýšľané použitie vnútorné rozvody, univerzálny kábel
typ koaxiálneho kábla CB100F
materiál tienenia cínovaná meď (CuSn)
Viac parametrov
Základné údaje
Značka EMOS
Všeobecné číslo S5141
Produktové číslo 2305100200
EAN 8595025309068

Popis produktu

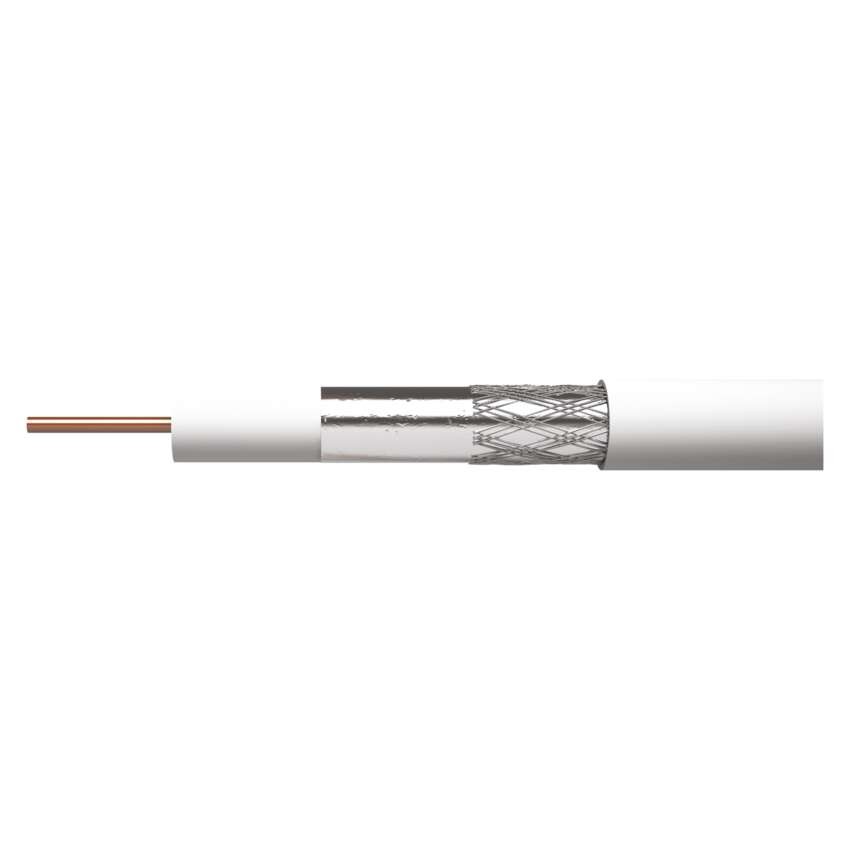

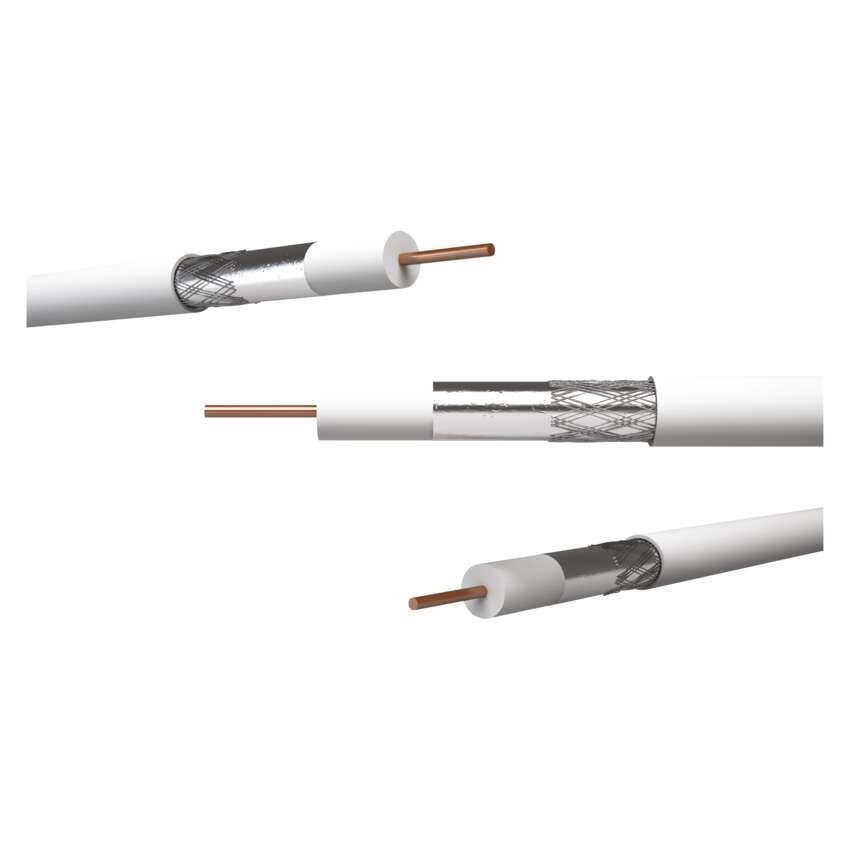

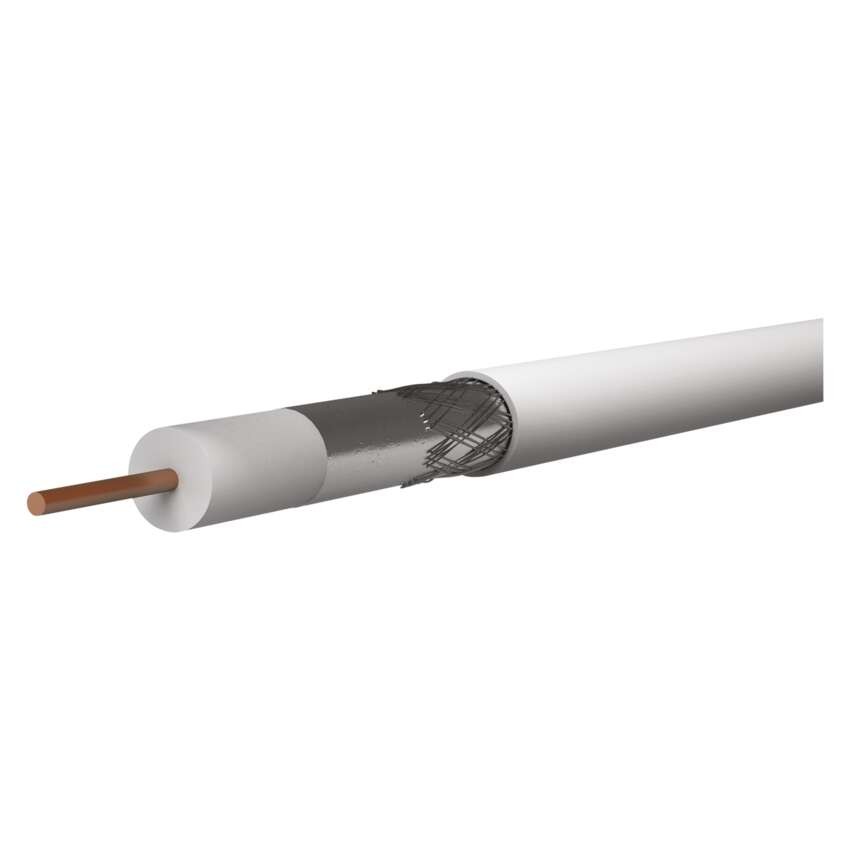

Koaxiálny kábel najvyššej kvality so stredovým vodičom z čistej medi BC a dvojnásobným tienením z pocínovanej medi CuSn, biela farba. Kábel je určený pre všetky náročné aplikácie prenosov CCTV, TV a SAT signálov.
Vďaka použitému materiálu stredového vodiča a opleteniu je kábel mimoriadne odolný voči poveternostným podmienkam, vlhkosti a korózii. Ideálny kábel pre domové a bytové rozvody.

Najdôležitejšie parametre
impedancia 75 Ohm
zamýšľané použitie vnútorné rozvody, univerzálny kábel
typ koaxiálneho kábla CB100F
materiál tienenia cínovaná meď (CuSn)
Ďalšie parametre
vhodné pre vonkajšie použitie nie
odolné UV nie
priemer plášťa kábla 6,5 mm
priemer vnútorného vodiča 1,0 mm
počet tienení 2
pokrytie tienenia 38 %
priemer tienenia 48× 0,12 mm²
spôsob balenia - dĺžka 100 m
farba plášťa kábla biela
materiál vnútorného vodiča meď (Cu)
spôsob balenia - ozn. metráží 1–100 m
dielektrikum typ, priemer FPE 4,6 mm
max. útlm pri 20 °C (dB/100m) 860 MHz 20,5
tienenie II. fólie nie je
APE = vzduchové dielektrikum nie
farba izolácie napájacích vodičov neuvádza sa
činiteľ skrátenia 0,82
odporúčané typy konektorov - F lisovacie *K7220
odporúčané typy konektorov - F skrutkovacie *K7331
FPE = penové dielektrikum áno
hmotnosť (kg/km) 40,5
izolácia napájacích vodičov neuvádza sa
izolačný odpor medzi jadrami pri 20 °C (MOhm/ km) 500
kapacita (pF/ m) 54
konštrukcia napájacích vodičov neuvádza sa
materiál plášťa kábla PVC
max. útlm pri 20 °C (dB/100m) 1 000 MHz 21
max. útlm pri 20 °C (dB/100m) 10 MHz 2
max. útlm pri 20 °C (dB/100m) 100 MHz 7
max. útlm pri 20 °C (dB/100m) 2 000 MHz 31
max. útlm pri 20 °C (dB/100m) 450 MHz 14,1
max. útlm pri 20 °C (dB/100m) 650 MHz 17,5
max.rovn.odpor pri 20 °C (Ohm/km) - vnútorné jadro 23,7
max.rovn.odpor pri 20 °C, (Ohm/km) - vonkajšie jadro 38,2
min. polomer ohybu jednorazový/ násobný 30/60 mm
min. útlm odrazu pri 20 °C (dB) 10–300 MHz 25
min. útlm odrazu pri 20 °C (dB) 300–600 MHz 23
min. útlm odrazu pri 20 °C (dB) 600–900 MHz 20
min. útlm tienenia (dB) 10 ~ 800 MHz 75
montážna teplota +5 °C až +60 °C
nebezpečné látky žiadne
PE = polyetylénové dielektrikum nie
PES = vrstva fólie neuvádza sa
počet drôtikov tienenia 48× 0,12 mm
prierez napájacích vodičov neuvádza sa
skladovacia teplota -20 °C až +75 °C
tienenie I. fólie 1× Al/PES
trieda reakcie na oheň Eca

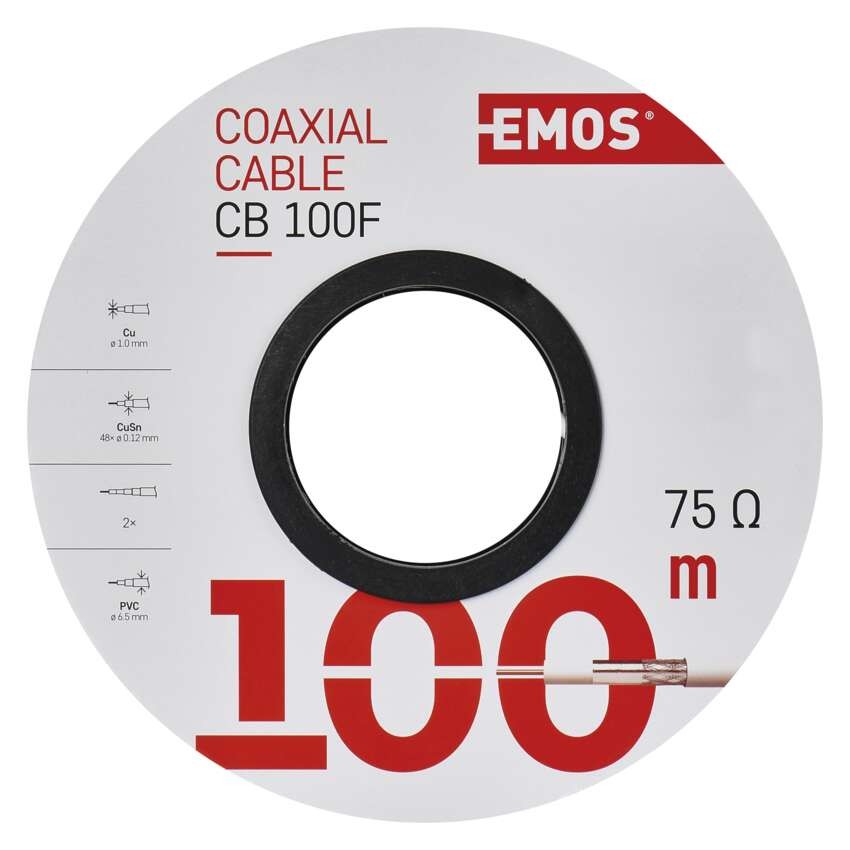

spôsob balenia - typ cievky papierová cievka
záručná doba 5 rokov

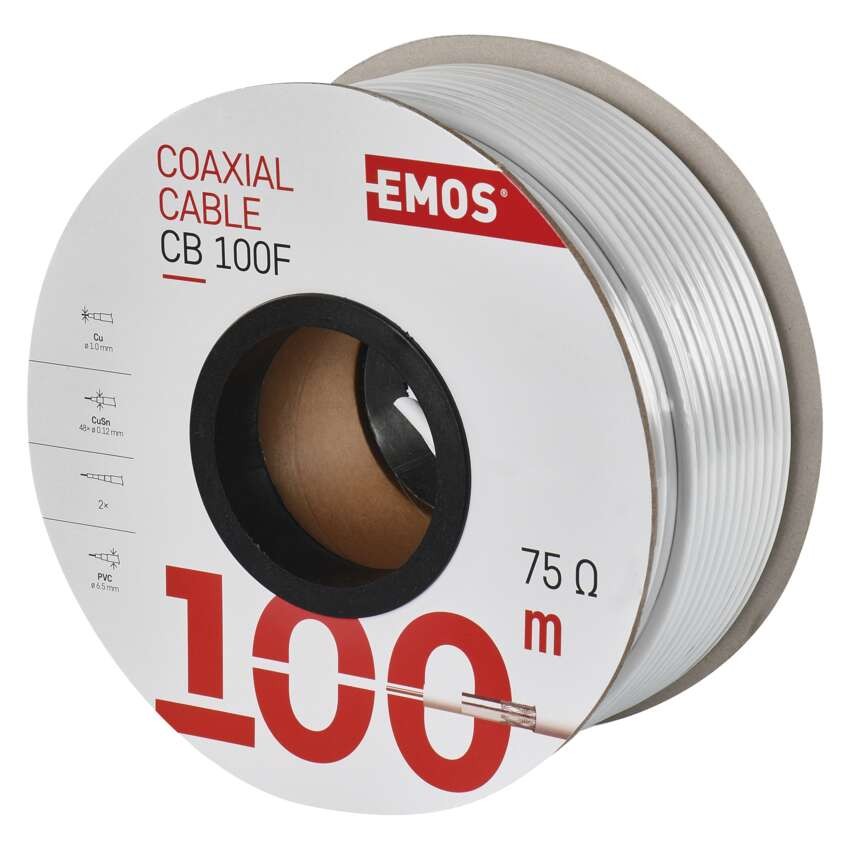

predajný obal 100 m, cievka
