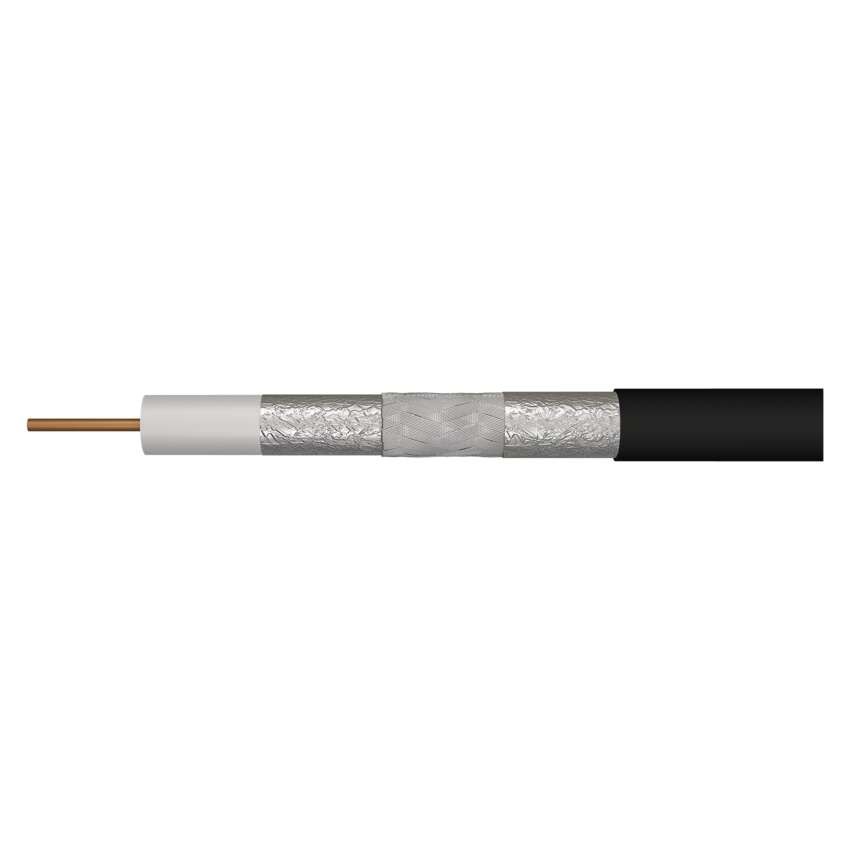

Koaxiálny kábel CB113UV, 100m

Všeobecné číslo S5265
71,00
70,99
Na sklade
12. 8. 2020 u Vás
Ceny sú uvedené za balenie.
K objednávke nad 29,90 Eur vám naši skladníci pribalia ako darček dvojbalenie Red Bullu
zamýšľané použitie vonkajšie vedenie, terciálne rozvody
typ koaxiálneho kábla CB113UV
vhodné pre vonkajšie použitie áno
odolné UV áno
impedancia 75 Ohm
tienenie I. fólie 1× Al/PES
tienenie II. fólie nie je
dielektrikum typ, priemer FPE 4,8 mm
materiál tienenia cínovaná meď (CuSn)
priemer tienenia 144× 0,12 mm2
pokrytie tienenia >84 %
Viac parametrov
  • Heuréka 98 %
    Heuréka 98 %
  • Garancia kvality
    Garancia kvality
  • Spoľahlivá doprava zadarmo
    Spoľahlivá doprava zadarmo
  • Sme s vami už 29 rokov
    Sme s vami už 29 rokov

Popis produktu

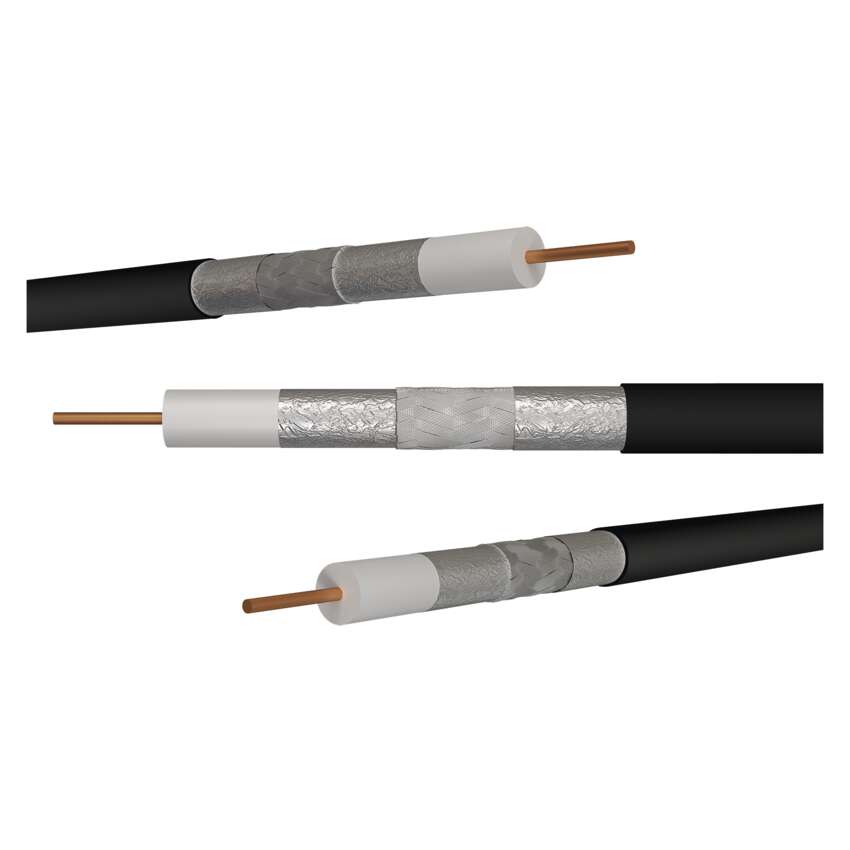

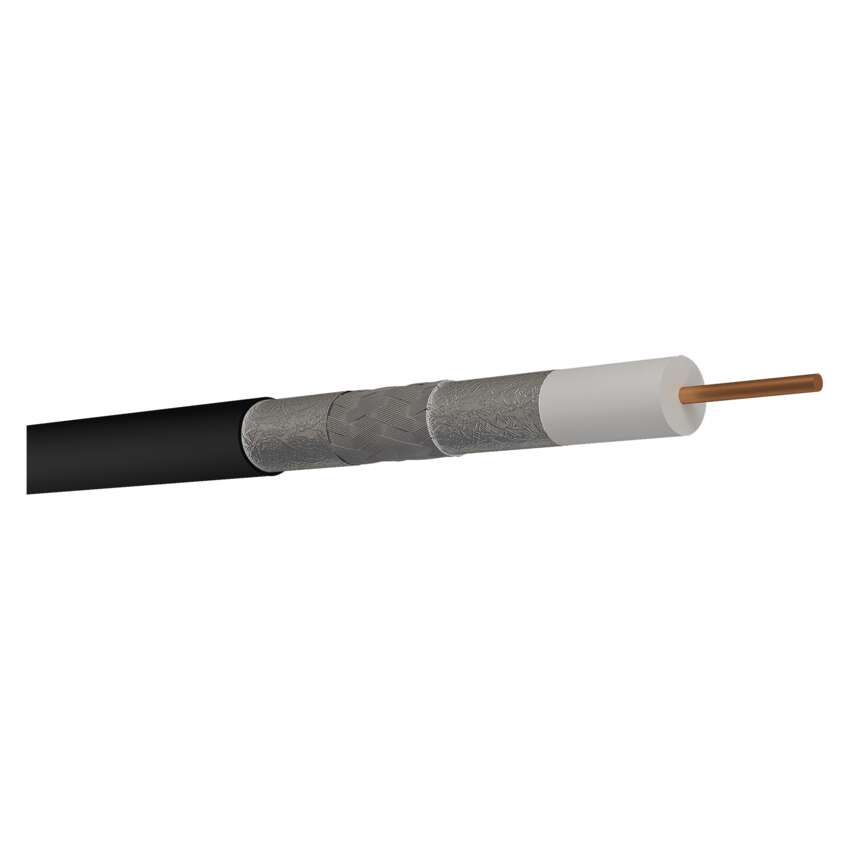

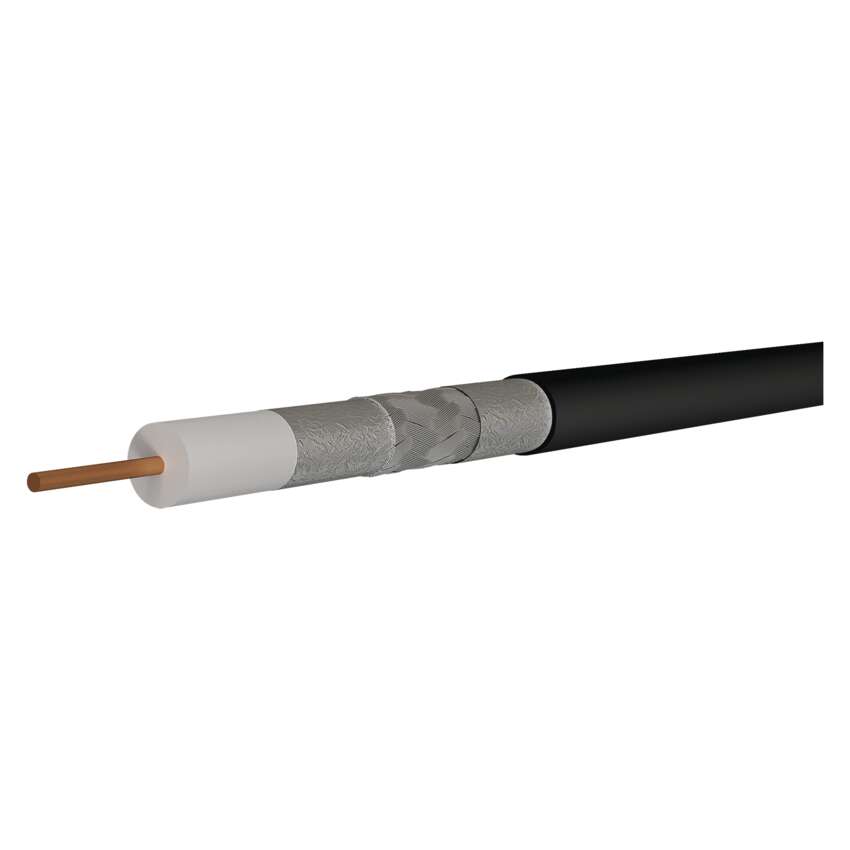

Koaxiálny kábel najvyššej kvality so stredovým vodičom z čistej medi BC a trojnásobným tienením TRISHIELD z pocínovanej medi CuSn. Kábel je určený pre všetky náročné aplikácie prenosov CCTV, TV a SAT signálov.

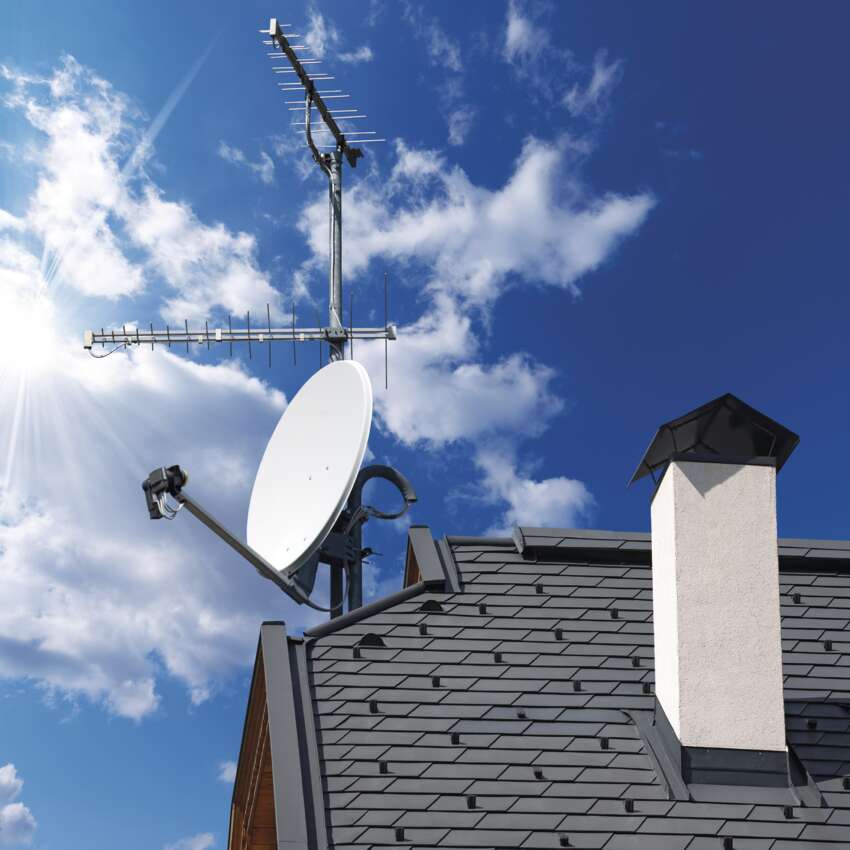

Vďaka použitému materiálu stredového vodiča a opleteniu je kábel mimoriadne odolný voči poveternostným podmienkam, vlhkosti a korózii. Kábel odolný UV žiareniu pre vonkajšie inštalácie.

Základné údaje
Značka EMOS
Všeobecné číslo S5265
Produktové číslo 2305113500
EAN 8595025326133
Najdôležitejšie parametre
zamýšľané použitie vonkajšie vedenie, terciálne rozvody
typ koaxiálneho kábla CB113UV
vhodné pre vonkajšie použitie áno
odolné UV áno
impedancia 75 Ohm
tienenie I. fólie 1× Al/PES
tienenie II. fólie nie je
dielektrikum typ, priemer FPE 4,8 mm
materiál tienenia cínovaná meď (CuSn)
priemer tienenia 144× 0,12 mm2
pokrytie tienenia >84 %
Ďalšie parametre
priemer vnútorného vodiča 1,13 mm
materiál vnútorného vodiča meď (Cu)
počet drôtikov tienenia 144× 0,12 mm
priemer plášťa kábla 7,1 mm
materiál plášťa kábla PVC UV odolné
počet tienení 3
farba plášťa kábla čierna
kapacita (pF/ m) 52
činiteľ skrátenia 0,84
max. útlm pri 20 °C (dB/100m) 10 MHz 2,28
max. útlm pri 20 °C (dB/100m) 100 MHz 5,8
max. útlm pri 20 °C (dB/100m) 450 MHz 12,8
max. útlm pri 20 °C (dB/100m) 650 MHz 15,1
max. útlm pri 20 °C (dB/100m) 860 MHz 17,87
max. útlm pri 20 °C (dB/100m) 1 000 MHz 19,5
max. útlm pri 20 °C (dB/100m) 2 000 MHz 28,2
min. útlm odrazu pri 20 °C (dB) 300–600 MHz 25
min. útlm odrazu pri 20 °C (dB) 600–900 MHz 23
min. útlm tienenia (dB) 10 ~ 800 MHz >97
PE = polyetylénové dielektrikum nie
max.rovn.odpor pri 20 °C (Ohm/km) - vnútorné jadro 25,7
max.rovn.odpor pri 20 °C, (Ohm/km) - vonkajšie jadro 45,9
izolačný odpor medzi jadrami pri 20 °C (MOhm/ km) 500
min. polomer ohybu jednorazový/ násobný 30/60 mm
hmotnosť (kg/km) 43,5
min. útlm odrazu pri 20 °C (dB) 10–300 MHz 31
skladovacia teplota -20 °C až +75 °C
montážna teplota +5 °C až +60 °C

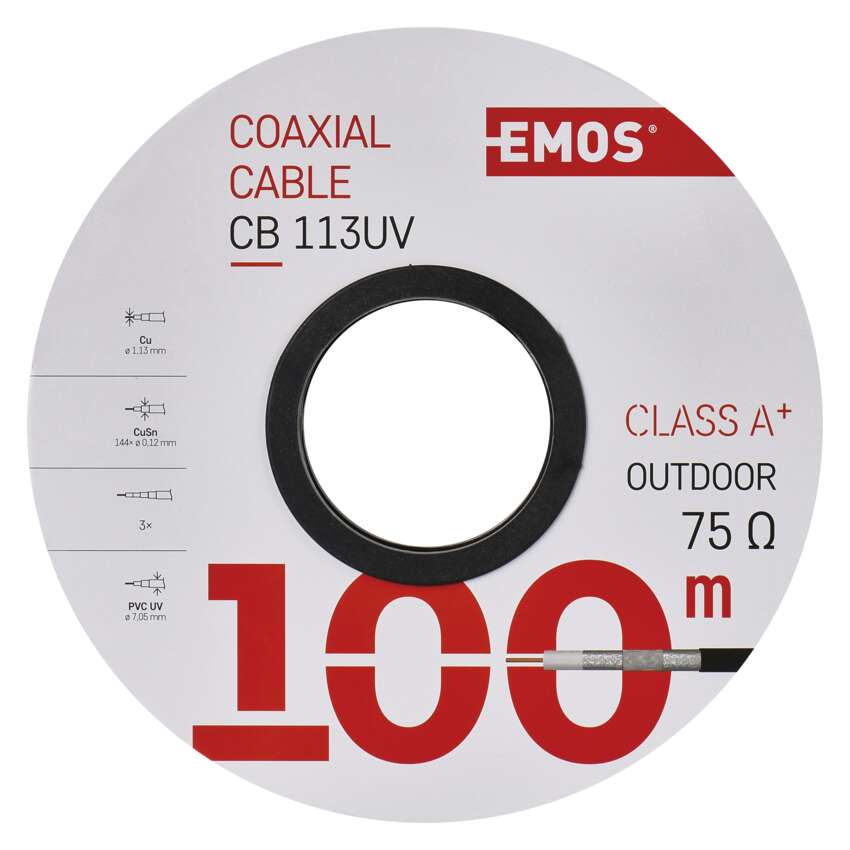

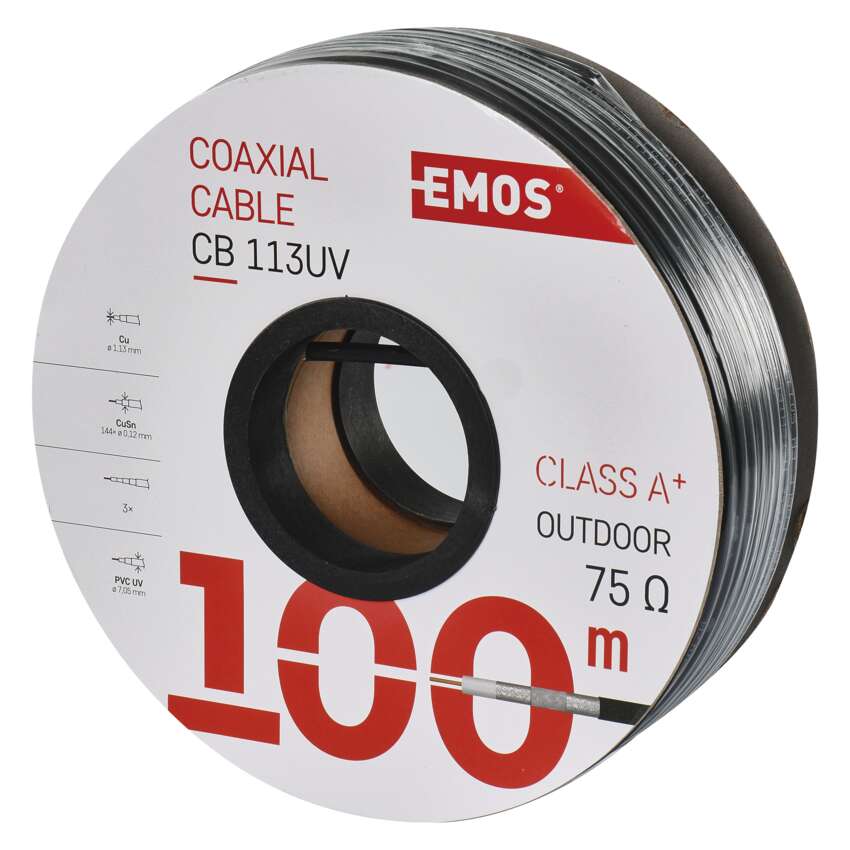

spôsob balenia - dĺžka 100 m
spôsob balenia - typ cievky papierová cievka
spôsob balenia - ozn. metráží 1–100 m
odporúčané typy konektorov - F lisovacie *K7220
odporúčané typy konektorov - F skrutkovacie *K7351
PES = vrstva fólie nie
FPE = penové dielektrikum áno
APE = vzduchové dielektrikum nie
trieda reakcie na oheň Eca
nebezpečné látky žiadne
predajný obal 100 m, cievka
farba izolácie napájacích vodičov neuvádza sa
izolácia napájacích vodičov neuvádza sa
konštrukcia napájacích vodičov neuvádza sa
prierez napájacích vodičov neuvádza sa

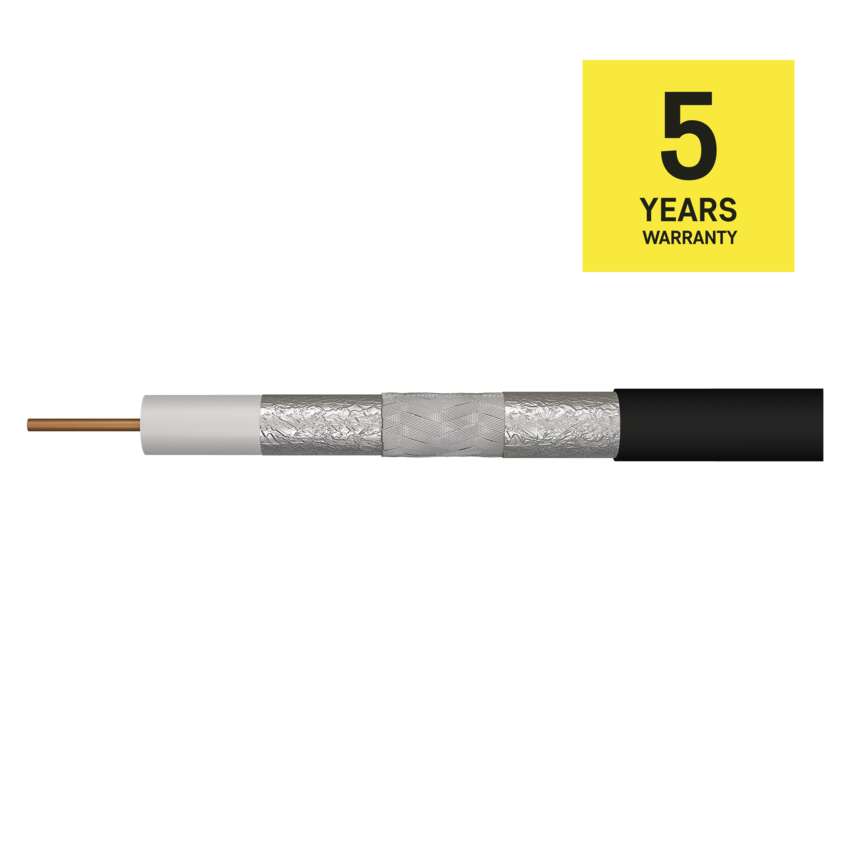

záručná doba 5 rokov
